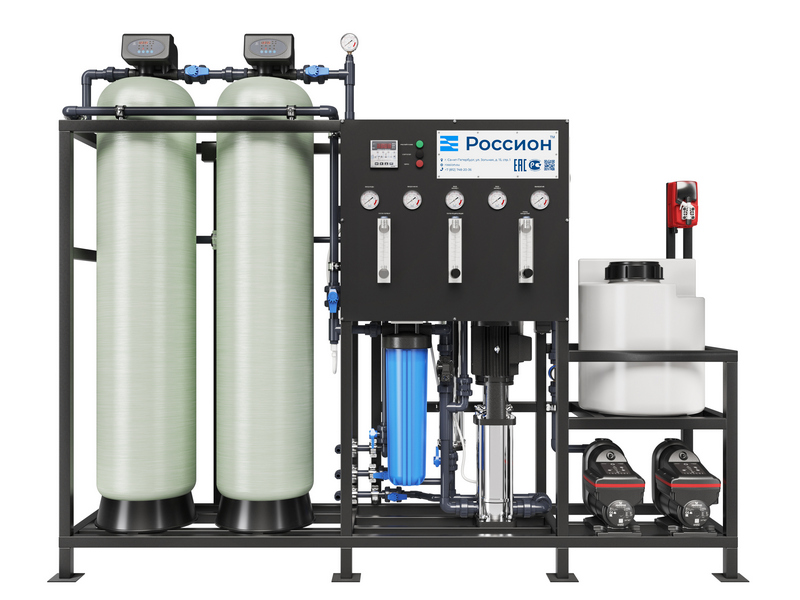

Установка Россион RO 3.40 IND работает на основе нескольких технологий, в основу которых входит: обратный осмос, фильтрация, сорбция и подщелачивание. Предназначена для снижения общей минерализации воды для технологических нужд.
Описание системы обратного осмоса с напорной фильтрацией Россион RO 3.40 IND:
Установка очистки воды Россион RO 3.40 IND работает на основе нескольких технологий, в основу которых входит: обратный осмос, фильтрация, сорбция и подщелачивание. Предназначена для снижения общей минерализации воды для технологических нужд. Номинальная производительность установки - 0,75 м3/ч.
Принцип работы установки:
Исходная вода, поступающая на очистку, направляется в накопительную емкость исходной воды, проходя через сетчатый фильтр грубой очистки. Накопительная емкость оборудована датчиком уровня с отсечным краном для предотвращения перелива исходной воды.
Далее вода из емкости подается насосной станцией на систему очистки воды Россион RO 3.40 IND.
Первый этап - подщелачивание:
Корректируется водородный показатель исходной воды раствором щелочи, который дозируется комплексом в автоматическом режиме по сигналу с импульсного счетчика воды.
Второй этап - напорная фильтрация:
После подщелачивания вода направляется на систему напорной фильтрации, которая состоит из двух последовательно подключенных фильтров: осадочного и сорбционного. Сперва вода проходит через осадочный фильтр с каталитической загрузкой, которая обеспечивает осаждение взвешенных веществ, а также является катализатором окислительных процессов, которые способствуют улучшенной очистке от ионов железа и марганца. После осадочного фильтра осветленная вода направляется на сорбционный фильтр, где на фильтрующей загрузке в виде активированного угля происходит дополнительная очистка от взвешенных веществ, остаточного хлора, а также улучшение органолептических свойств исходной воды.
Все напорные фильтры управляются автоматическими клапанами управления, которые обеспечивают своевременную промывку фильтров по таймеру. Для обеспечения наблюдения за разницей давления на напорных фильтрах установлены индикаторы давления.
Третий этап - обратный осмос:
Далее, после стадии сорбционной очистки осветленная вода направляется на дополнительную глубокую очистку на системе обратного осмоса.
Изначально осветленная вода поступает на фильтр тонкой очистки из вспененного полипропилена, где на картридже осаждаются взвешенные частицы больше 5 мкм. Он необходим для улавливания частиц, которые могут попадать в мембранный блок после промывки сорбционного фильтра.
Давление исходной воды перед установкой обратного осмоса можно наблюдать на индикаторе давления. После фильтра тонкой очистки также установлен дополнительный индикатор давления.
После механической очистки вода подается на насос, который повышает давление осветленной воды до рабочего на мембранном блоке. Насос подает осветленную воду в мембранный блок, где происходит глубокая очистка воды – обессоливание. Поток осветленной воды разделяется на 2 части: обессоленная вода - пермеат и концентрат - вода с повышенным солесодержанием, которая сливается в дренаж. В концентрате задерживаются ионы, органические соединения, коллоидные и взвешенные частицы.
Установка обратного осмоса оснащена входами/выходами под химическую мойку мембранного блока и трубопроводной обвязки. Также установка обратного осмоса оснащена ротаметрами для определения расходов жидкости. На линии пермеата установлен датчик проводимости очищенной воды, который выводит значение проводимости на экран контроллера для непрерывного наблюдения за качеством очищенной воды.
После установки обратного осмоса вода подается в накопительную емкость обессоленной воды. Емкость оборудована верхним датчиком уровня, который предотвращает перелив очищенной воды в емкости и по сигналу которого установка обратного осмоса уходит в спящий режим.
Из емкости обессоленная вода подается потребителю с помощью насосной станции, которая дополнительно оснащена отсечными кранами.
Весь комплекс системы очистки воды управляется при помощи центрального шкафа управления.
|
Типоразмер мембраны
|
4040 |
|
Производительность, м3/ч
|
0,75 |
|
Потребление исходной воды, м3/ч
|
1,1-1,4 |
|
Скорость фильтрации, м/ч
|
8-12 |
|
Встроенный комплекс дозирования реагента
|
наличие |
|
Степень обессоливания до, %
|
99,5 |
|
Потребляемая мощность, кВт
|
3,5 |
|
Напряжение питания, В
|
220 |
|
Металл рамы
|
черновая сталь окрашенная |
|
Рабочая температура воды, °С
|
+5...+40 |
|
Контроллер с датчиком электропроводности пермеата
|
наличие |
|
Фильтр механической очистки
|
наличие |
|
Присоединительные размеры исходной воды, дюйм
|
1 |
|
Присоединительные размеры пермеата, дюйм
|
3/4 |
|
Присоединительные размеры концентрата, дюйм
|
1 |
|
Высота, мм
|
2002 |
|
Ширина, мм
|
2470 |
|
Глубина, мм
|
689 |
|
Вес (без воды), кг
|
600 |
Комплект поставки:
- Сетчатый фильтр грубой очистки,
- Накопительная ёмкость исходной воды,
- Насосная станция подачи исходной воды на установку,
- Стальная сварная рама,
- Комплекс дозирования раствора гидроксида натрия (NaOH),
- Осадочный напорный фильтр,
- Сорбционный напорный фильтр,
- Блок предварительной механической очистки,
- Мембранный блок,
- Насосы высокого давления,
- Шкаф управления,
- Накопительная ёмкость очищенной воды,
- Насосная станция подачи очищенной воды потребителю,
- Контрольно-измерительные приборы,
- Запорно-регулирующая арматура,
- Трубопроводная обвязка,
- Паспорт, руководство по эксплуатации.
Все блоки, кроме накопительных ёмкостей, смонтированы на единой стальной раме. Установка водоподготовки поставляется полностью готовой к эксплуатации в транспортировочной упаковке.
