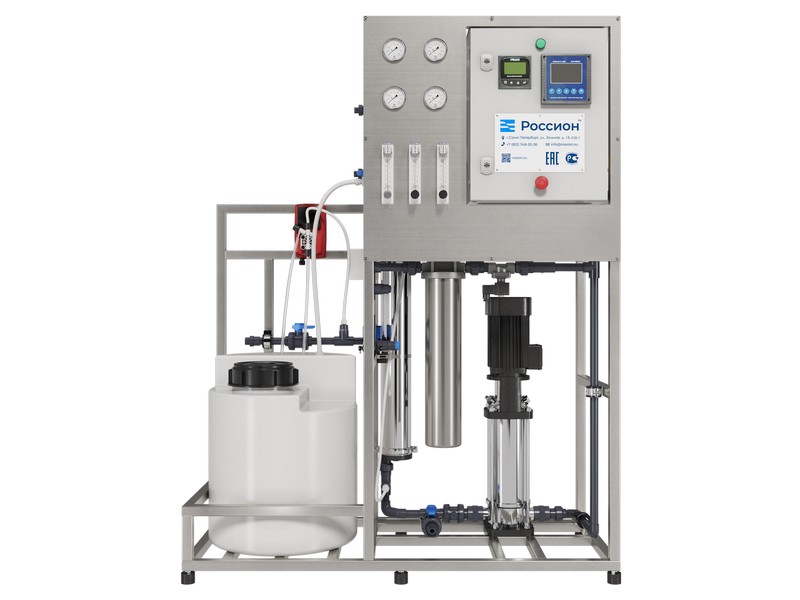

Установка Россион RO 1.40 IND работает на основе обратного осмоса и предназначена для снижения общей минерализации воды для технологических нужд.
Описание обратного осмоса с дозацией Россион RO 1.40 IND:
Установка очистки воды Россион RO 1.40 IND работает на основе обратного осмоса и предназначена для снижения общей минерализации воды для технологических нужд. Номинальная производительность установки - 0,25 м3/ч.
Принцип работы установки:
Исходная вода подается на вход в установку и поступает на очистку в фильтр механической очистки, где на картридже задерживаются частицы размером более 5 мкм - взвешенные и механические примеси.
Перед фильтрацией на картридже механической очистки в исходную воду дозируется рабочий раствор гидроксида натрия. Дозацию реагента осуществляет встроенный комплекс. Далее очищенная вода через электромагнитный клапан подается на вход насоса.
При помощи насоса подготовленная вода подается в мембранный блок, включающим в себя 1 мембранный элемент, где под давлением происходит разделение исходного потока на две части: обессоленная вода - пермеат и концентрат - вода с повышенным солесодержанием, которая сливается в дренаж. В концентрате задерживаются ионы, органические соединения, коллоидные и взвешенные частицы.
Далее пермеат через ротаметр и кран подается под остаточным давлением потребителю, а концентрат разделяется на две части. Основная часть концентрата через регулировочный вентиль и ротаметр, возвращается на вход насоса, а оставшаяся часть концентрата через регулировочный вентиль и ротаметр сбрасывается в канализацию. Возврат части концентрата (рециркуляция) осуществляется для обеспечения оптимальной скорости течения воды над поверхностью мембран.
Автоматизация и контроль работы:
- Контроль качества исходной и очищенной воды осуществляется посредством датчика электропроводности.
- Контроль водородного показателя (pH) исходной и очищенной воды осуществляется посредством датчика pH.
- Контроль температуры исходной воды осуществляется посредством температурного датчика.
- Во избежание концентрационных и поляризационных эффектов на поверхности мембранных элементов установка оборудована узлом автоматической гидравлической мойки, который вводит ее в режим промывки после каждой остановки или каждые 180 мин продолжительностью 10 сек. Процесс гидравлической мойки заключается в кратковременном открытии клапана и сбросе концентрата в дренаж в обход вентиля.
- Установка оборудована необходимыми средствами КИПиА: манометры, реле давления, датчики электропроводности, ротаметры, электромагнитные клапаны, позволяющими эксплуатировать ее в автоматическом режиме и полностью контролировать технологический процесс.
|
Типоразмер мембраны
|
4040 |
|
Производительность, м3/ч
|
0,25 |
|
Потребление исходной воды, м3/ч
|
0,5 |
|
Встроенный комплекс дозирования реагента
|
наличие |
|
Степень обессоливания до, %
|
99,8 |
|
Потребляемая мощность, кВт
|
1,3 |
|
Напряжение питания, В
|
220 |
|
Металл рамы
|
нержавеющая сталь |
|
Рабочая температура воды, °С
|
+5...+40 |
|
Присоединительные размеры исходной воды, дюйм
|
1 НР |
|
Присоединительные размеры пермеата, дюйм
|
1/2 НР |
|
Присоединительные размеры концентрата, дюйм
|
1/2 НР |
|
Высота, мм
|
1800 |
|
Ширина, мм
|
1300 |
|
Глубина, мм
|
700 |
|
Вес (без воды), кг
|
150 |
Комплект поставки:
- Сварная рама из нержавеющей стали,
- Комплекс дозирования раствора гидроксида натрия (NaOH),
- Блок предварительной механической очистки,
- Мембранный блок,
- Насос высокого давления,
- Шкаф управления,
- Контрольно-измерительные приборы,
- Запорно-регулирующая арматура,
- Трубопроводная обвязка,
- Паспорт, руководство по эксплуатации.
Все блоки смонтированы на единой стальной раме. Установка водоподготовки поставляется полностью готовой к эксплуатации в транспортировочной упаковке.
